内圆磨砂轮防护罩

人气：163发表时间：2018-10-30【大中小】

    “金属切削机床通用技术条件”中规定，外露的旋转零件，如砂轮等应有防护装置。但是目前国内生产的万能外圆磨床的砂轮和内圆磨床的砂轮，在退出被磨削工件的位置上设有砂轮防护罩的（图1）在国内很少见，国外也不多。内圆磨砂轮退出被磨削工件后仍要继续高速旋转，因没有防护罩，工人为了安全往往把内圆磨砂轮退离工件远处之后再对工件进行测量和装卸的操作。这样，在一定程度上影响工作效率，并增加了导轨的磨损。另外，工人在无防护罩的高速旋转砂轮附近操作，总会有不安全感，分散工人操作注意力造成精神紧张。事实上无防护罩也是不安全的。通用技术条件的上述规定是十分合理和必要的。

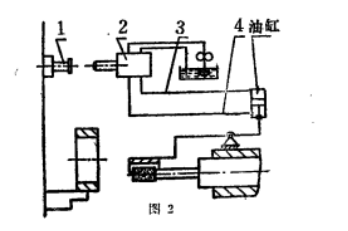

    图2是内圆磨砂轮主轴可在砂轮进入工件内孔进行磨削时防护罩自动抬起，在砂轮退出后防护罩自动下落将砂轮罩住的液压系统控制的防护罩示意图：液压开关2与砂轮架一起向左运动，碰块1顶开液压开关2压力油自油路3进入油缸上方，油路4与回油路接通，砂轮防护罩抬起，砂轮罩向右运动，液压开关2离开碰块1压力油从路4进入油缸下部，砂轮罩将砂轮罩住。
    砂轮罩自动抬起落下可设计成液压系控制、电路控制和机械控制。
