陶瓷结合剂CBN砂轮磨削表面粗糙度的试验研究
CBN砂轮具有耐用度高、磨损小、磨削比高、磨削稳定性好、磨削效率高等优点,因而越来越多的应用于磨削加工行业:它不仅可以大大地提高磨削加工生产效率,而且还可改善磨削加工表面质量。磨削加工后的表面质量包括表面粗糙度、残余应力、烧伤等指标,而表面粗糙度又是考察工件是否合格的一个最为重要的因素。采用CBN砂轮进行磨削可以保证工件的尺寸、形状精度稳定不变和高的磨后表面质量,大大提高了加工精度和产品合格率。通常,被磨削工件的耐用度能提高30~50%。本文将进行陶瓷结合剂CBN砂轮磨削表面粗糙度的试验研究。
磨削用量影响的试验研究
采用正交试验的方法进行陶瓷结合剂CBN砂轮外圆切人磨削45号淬火钢的表面粗糙度的研究。为了研究磨削用量对表面粗糙度的真实影响,在加工到一定时间后直接退刀,使测量的表面粗糙度的值不受光磨时间的影响。
试验条件:
机床:MS1320高速外圆磨床
砂轮:陶瓷结合剂CBN砂轮,80/100# ,125%,P,400×10×127。
工件:45号淬火钢(HRC50~55),尺寸Φ120×8。
冷却液:100%煤油。
修整用量:修整速度vd=300mm/min;修整进给量td =5~10μm /双程。

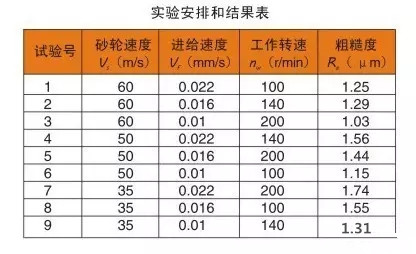

试验安排及结果见表。
对试验结果进行回归分析,可以得到如下经验公式:
Ra=21.8vs-0.443vf0.339nn0.070 (1)
由试验结果可知,陶瓷结合剂CBN砂轮磨削中,砂轮速度,砂轮进给速度,对工件已加工表面粗糙度的影响都很显著,而工件转速对工件已加工表面粗糙度的影响非常小。砂轮速度越高,单位时间内掠过工件表面的磨粒就越多,所以表面粗糙度越小;砂轮进给速度的提高即金属磨除率的增大,就会使单颗磨粒的未变形切屑厚度增大,反映到工件表面上就是工件表面的沟槽较深,隆起较高,所以工件表面粗糙度就越大;工件转速的提高同样也会使单颗磨粒的未变形切屑厚度增大,而造成工件表面粗糙度的恶化,但工件转速的影响效果不大。试验得出的经验公式(1)可以作为陶瓷结合剂CBN砂轮磨削用量选择的依据。
湖南兴大新材料有限公司是生产陶瓷CBN砂轮、金刚石滚轮、金刚石砂轮厂家,可以实现砂轮定制,欢迎来电咨询133-9741-1338谢先生。也欢迎阿里巴巴定制:https://hnxdxcl.1688.com
