轴承套圈加工技术水平分析及解决方案

人气：55发表时间：2018-03-17【大中小】

作为整个工业基础的机械制造业，正在朝着高精度、高效率、智能化和柔性化的方向发展。磨削、超精研加工（简称“磨超加工”）往往是机械产品的终极加工环节，其机械加工的好坏直接影响到产品的质量和性能。作为机械工业基础件之一轴承的生产中，套圈的磨超加工是决定套圈零件乃至整个轴承精度的主要环节，其中滚动表面的磨超加工，则又是影响轴承寿命以及轴承减振降噪的主要环节。因此，历来磨超加工都是轴承制造技术领域的关键技术和核心技术。

国外轴承工业，60年代已形成一个稳定的套圈磨超加工工艺流程及基本方法，即：双端面磨削——无心外圆磨削——滚道切入无心磨削——滚道超精研加工。除了结构特殊的轴承，需要附加若干工序外，大量生产的套圈均是按这一流程加工的。几十年来，工艺流程未出现根本性的变化，但是这并不意味着轴承制造技术没有发展。简要地说，60年代只是建立和发展“双端面——无心外圆——切入磨——超精研”这一工艺流程，并相应诞生了成系列的切入无心磨床和超精研机床，零件加工精度达到3～5um，单件加工时间13～18s（中小型尺寸）。70年代则主要是以应用60m/s高速磨削、控制力磨削技术及控制力磨床大量采用，以集成电路为特征的电子控制技术的数字控制技术被大量采用，从而提高了磨床及工艺的稳定性，零件加工精度达到1～3um，零件加工时间10～12s。80年代以来，工艺及设备的加工精度已不是问题，主要发展方向是在稳定质量的前提下，追求更高的效率，{TodayHot}调整更方便以及制造系统的数控化和自动化。

在轴承生产中，磨削加工劳动量约占总劳动量的60%，所用磨床数量也占全部金属切削机床的60%左右，磨削加工的成本占整个轴承成本的15%以上。对于高精度轴承，磨削加工的这些比例更大。另外，磨削加工又是整个加工过程中最复杂，对其了解至今仍是最不充分的一个环节。这个复杂性表现在：所要求的性能指标更多、精度更高；加工成形机理更复杂，影响加工精度的因素众多；加工参数在线检测困难。因此，对于轴承生产中关键工序之一的磨削加工，如何采用新工艺，新技术，以高精度、高效率、低成本地完成磨削过程，便是磨削加工的主要任务。

高速磨削能实现现代制造技术追求的两大目标提高产品质量和劳动效率。实践证明：若将磨削速度由35m/s提高到50～60m/s时，一般生产效率可提高30%～60%，对砂轮的耐用度提高约0.7～1倍，工件表面粗糙度参数值降低50%左右。

一般磨削速度达到45m/s以上称为高速磨削。国内以我所八十年代研制的ZYS—811全自动轴承内圆磨床为代表，率先在国内轴承行业套圈磨削加工中应用高速磨削技术，配套成功研制了高刚度、高转速、大功率电主轴及高速砂轮。而国内外高速磨削早已广泛应用，并随着广泛采用高磨削比,高耐用度的超硬磨料如CBN，砂轮磨削速度已达80～120m/s，甚至更高。如：德国Mikrosa、日本KOYO公司的无心磨床，日本TOYO公司的轴承内圆磨床等，外表面磨削砂轮线速度达120m/s，内表面磨削线速度达60m/s～80m/s。

增大砂轮驱动（传动）系统的功率和提高机床的刚性，是实现高速磨削一条重要措施，而其中高速主轴单元是高速磨床最为关键的部件。在高速磨削中，砂轮除应具有足够的强度外，还需要保证具有良好的磨削性能，才能获得高磨效果。另外，冷却装置也是实现高速磨削不可缺少的装置之一。

立方氮化硼磨料简称CBN磨料，由其制造的砂轮称为CBN砂轮，其主要具有下列特征： ⑴ 硬度高，导热率高，热稳定性好，可承受1300～1500℃高温。 ⑵ 耐用性高，磨耗小，磨削比可达4000～10000（磨削比是指磨削过程去除工件材料量与砂轮磨损量的比值）而普通刚玉砂轮仅为50～80。 ⑶ 磨削力小，磨削热小，加工工件应力小，表层应力薄或没有。⑷ 辅助时间（修整砂轮、更换砂轮）大大减少。

对我国轴承行业来说，利用CBN进行套圈磨削加工是种新的加工技术，应用前景非常广阔，但需要研究解决下列技术：CBN砂轮的制造技术、修整技术、专用轴承磨床和磨削冷却液等。

由于CBN砂轮具有良好的加工特点，利用CBN砂轮进行轴承套圈磨削国外早已进行了研制并应用于生产中，并称其为“生产加工技术的一场大革命”。从1982年以来，CBN砂轮在日本已大批应用，并且高速增长。

对于外表面磨削，由于砂轮较大并且为非均质组织体，砂轮系统重心总是偏离主轴中心，高速旋转时必然引起砂轮系统及其整个机床的振动，直接影响机床的使用寿命。在此情况下，磨削加工将难以达到高精度，易导致工件表面产生磨削振纹，波纹度增大。

机床砂轮上直接安装上机械的或其他方式的自动动平衡装置，开机后快速直接逼近最平衡位置，自动平衡较为完善且还可省略砂轮静平衡。该项技术的突破推动了磨削技术的发展，同时能够极大限度地延长砂轮、修整用金刚石及主轴轴承寿命，减小机床振动，长期保持机床的原有精度。

在所有轴承磨加工设备中，内表面磨床的水平具有象征的意义。这主要是磨削孔径限制了砂轮尺寸及相应的系统机构集合参数，从根本上限制了工艺系统的刚性，同时其加工精度要求较高。这些都要求我们必须对内表面磨削的工艺过程进入深入的研究，除了最大限制地发挥机床与砂轮的切削能力外，减小辅助磨削时间是提高磨削效率的关键，因为磨削空程占整个磨削时间的10%左右。

在轴承行业中，其磨削的精度要求非常高，最适合的磨削方法是使用兴大的陶瓷CBN砂轮，购买请点击淘宝https://shop443989297.taobao.com/?spm=a1z09.1.card.15.686d3606Jzy1oN
阿里巴巴https://hnxdxcl.1688.com 欢迎采购！

上一篇：各种机床主轴故障的解决方法，主轴有问题照此下一篇：5分钟带您了解兴大陶瓷CBN砂轮的应用范围？

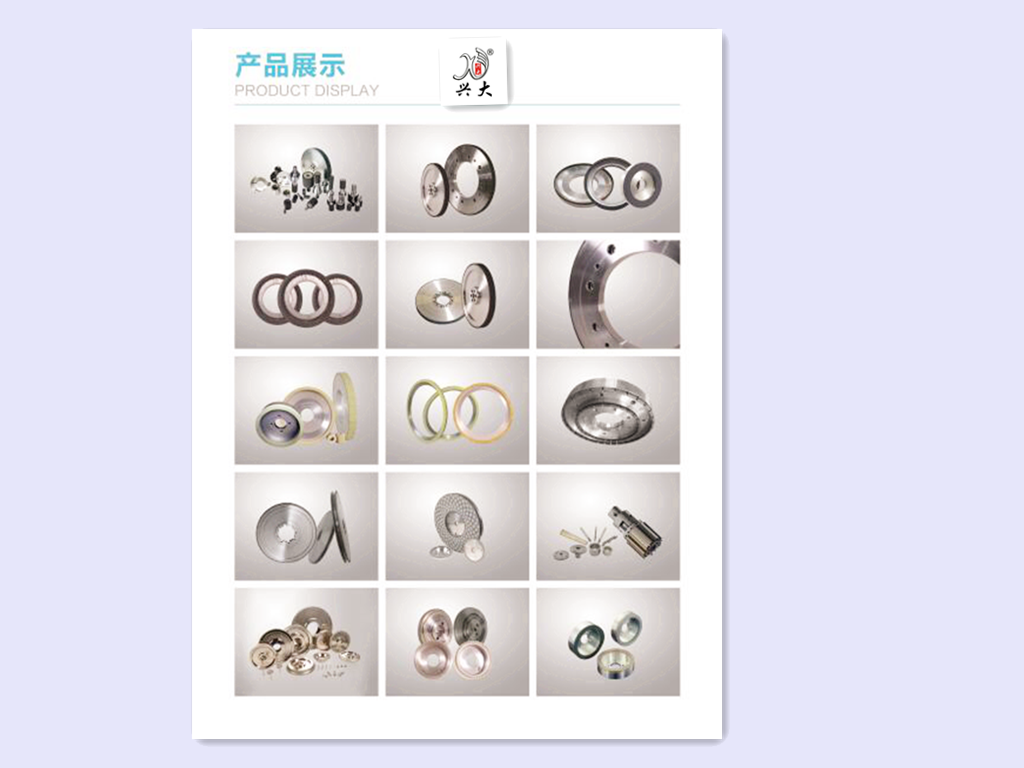

产品展示
